電流方向：

火線進中點，經過低壓點，到中間繼電器1組觸點的常閉點，到接觸器線圈一端，

繼電器線圈另一端接零線。

另選一組接觸器上的常開觸點，2端并聯到壓力表低壓端與中點端。

中間繼電器的控制由火線進壓力表中點，到高壓點到中間繼電器線圈一段，

中間繼電器線圈另一段接零線。

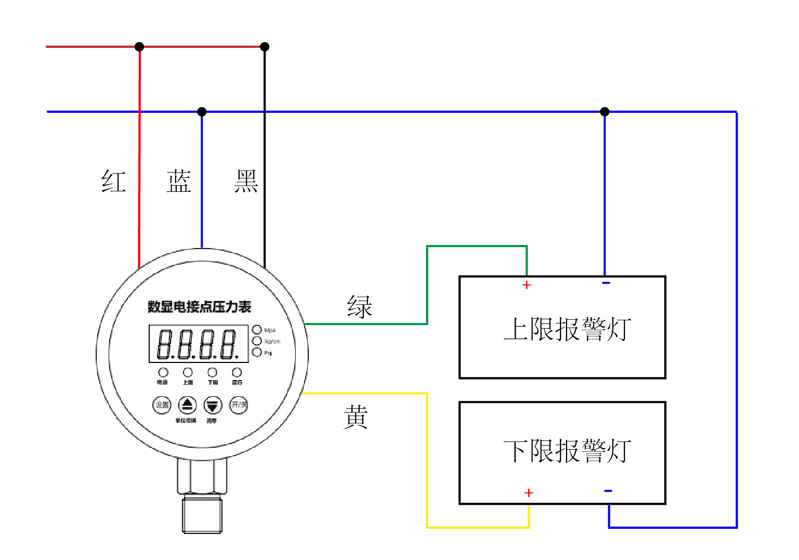

上下限報警燈示意圖：

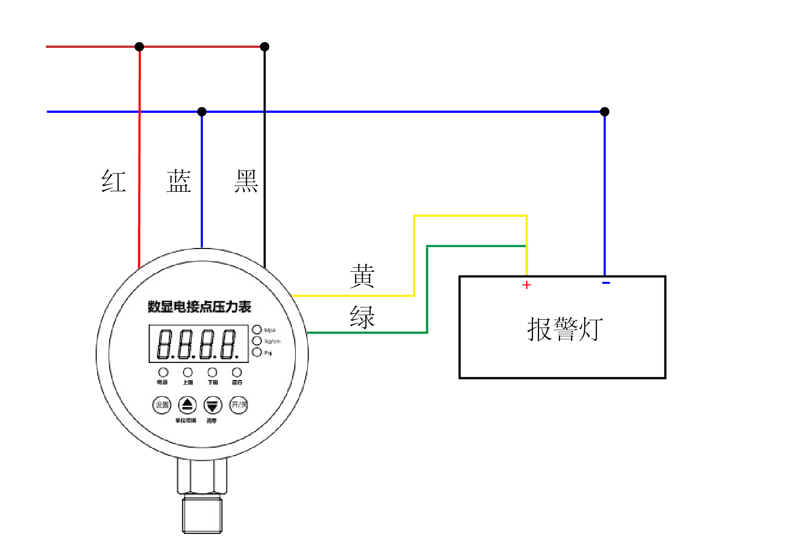

一個報警燈的接法示意圖：
